Präzise Volumenstromregelung für moderne Lüftungssysteme
Die UltraLink® Produktserie von Lindab umfasst ultraschallbasierte Lösungen zur präzisen Volumenstromregelung und Volumenstrommessung in Lüftungssystemen.
Drei Komponenten – volle Kontrolle

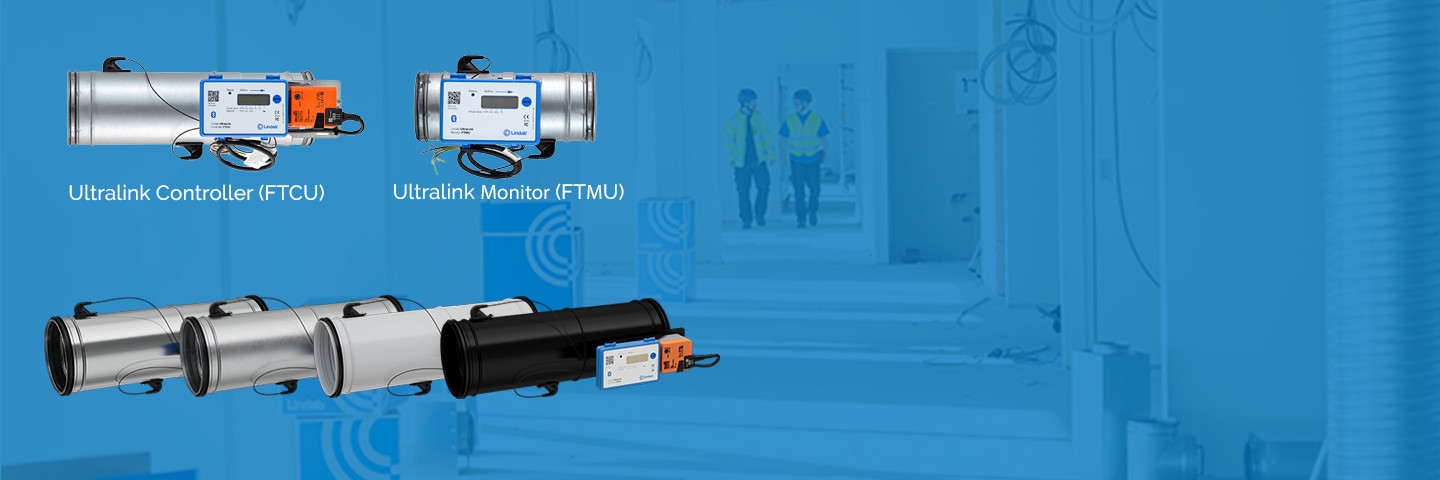

Die Serie besteht aus zwei Produktvarianten:
- UltraLink® FTCU– Volumenstromregler (Controller)
für die aktive Regelung des Luftvolumenstroms - UltraLink® FTMU– Volumenstrommesser (Monitor)
für die präzise Überwachung von Volumenströmen
Durch die patentierte Ultraschalltechnologie misst UltraLink® Volumenstrom, Luftgeschwindigkeit und Temperatur mit hoher Genauigkeit – ohne Messelemente im Luftstrom.
Das sorgt für eine dauerhaft stabile Regelung und energieeffiziente Anlagen.
Zuverlässige Abluftregelung ohne Verschmutzungsprobleme
Abluftsysteme stellen besondere Anforderungen an Volumenstromregler.
Staub und Schmutz können bei klassischen Messverfahren zu Verschmutzungen und Messabweichungen führen.
Der UltraLink® FTCU vermeidet dieses Problem.
Da sich die Sensoren außerhalb des Luftstroms befinden, bleibt die Messung auch in staubbelasteten Abluftanwendungen langfristig stabil.
Die Vorteile:
- keine Verschmutzung der Messstellen
- keine Reinigung von Messkreuzen
- keine Neukalibrierung
Damit eignet sich UltraLink® besonders für anspruchsvolle DCV-Anwendungen.
Schnelle Installation und einfache Inbetriebnahme
Der UltraLink® FTCU wurde für eine einfache Installation entwickelt.
- keine Einlaufstrecken erforderlich
- drehbarer Sensor und drehbares Gehäuse
- vormontiertes Anschlusskabel
Die Inbetriebnahme erfolgt über Bluetooth mit der OneLink™ App.
Volumenströme können direkt vor Ort eingestellt und überprüft werden – ohne zusätzliche Messgeräte oder das Öffnen von Deckenbereichen.
Präzise Volumenstromregelung ohne zusätzlichen Druckverlust

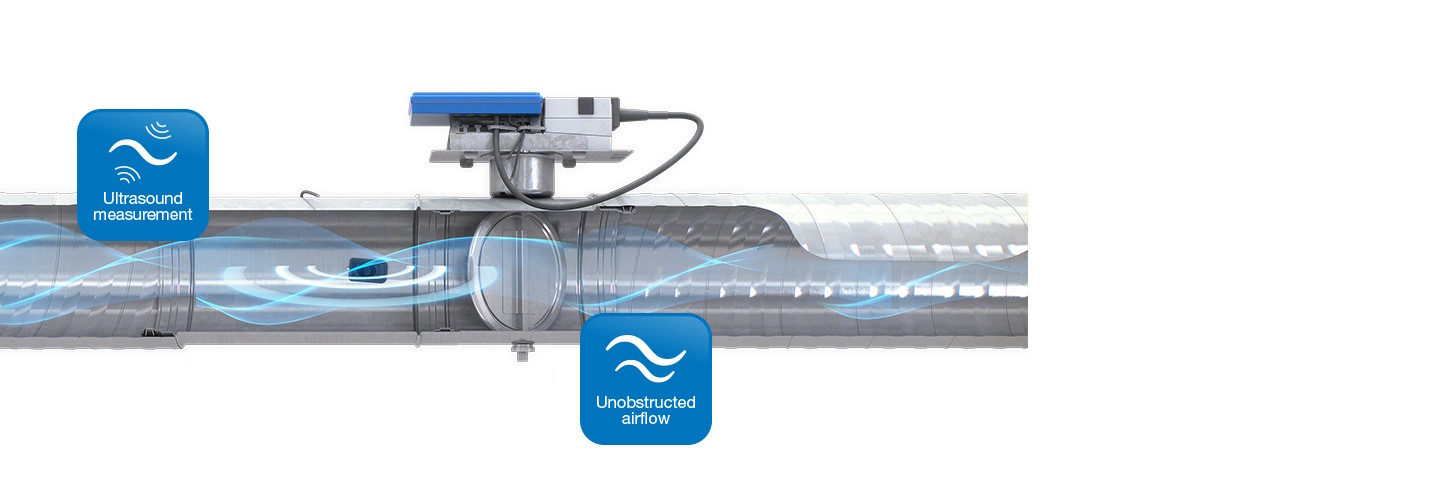

Der UltraLink® FTCU arbeitet mit Ultraschallsensoren, die außerhalb des Luftstroms positioniert sind.
Im Gegensatz zu klassischen Messkreuzen oder Messblenden bleibt der Luftstrom vollständig frei.
Das bedeutet:
- keine zusätzlichen Druckverluste
- keine Strömungsstörungen
- dauerhaft stabile Messwerte
Die Ultraschallmessung erfasst:
- Luftvolumenstrom
- Luftgeschwindigkeit (0,2–15 m/s)
- Temperatur (–10 bis +50 °C)
Diese Technologie ermöglicht eine präzise Regelung auch bei sehr kleinen Volumenströmen – ideal für moderne DCV-Systeme.

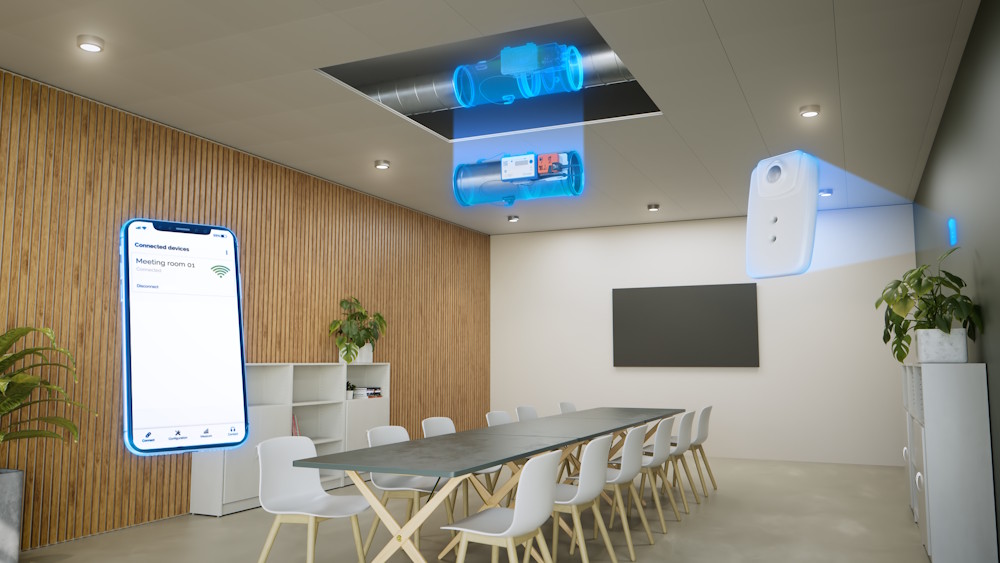

Bedarfsgerechte Lüftung mit Ultra BT™
Ultra BT™ erweitert den UltraLink® FTCU zur raumweisen bedarfsgerechten Lüftung (Demand Controlled Ventilation).
Die Regelintelligenz befindet sich im UltraLink® FTCU. Ergänzt wird das System durch drahtlose Sensoren.
Erfasst werden:
- CO₂
- Temperatur
- Luftfeuchtigkeit
- Präsenz
Pro Einheit können bis zu fünf Sensoren integriert werden.
Das System eignet sich besonders für:
- kleinere und mittlere Gebäude
- Sanierungen und Modernisierungen
- Projekte ohne vollständige Gebäudeleittechnik
Lüftung wird damit genau dann aktiviert, wenn sie tatsächlich benötigt wird.
Technische Übersicht
Die UltraLink® Produktserie ist für verschiedene Anwendungen und Kanalgrößen verfügbar.
Dimensionen
Ø100 – Ø630
Materialien
verzinkt
lackiert
Edelstahl
Kommunikation
Modbus
Analog
Bluetooth
Produktvarianten
UltraLink® FTCU
Volumenstromregler mit aktiver Regelung
UltraLink® FTMU
Volumenstrommesser zur Überwachung
BIM-Integration über LindQST und MagiCAD Cloud.
Planung und Unterstützung
Für Planung, Auslegung und Integration stehen verschiedene Tools zur Verfügung.
- Lindab Quick Selection Tool (LindQST) zur Produktauswahl
- BIM-Objekte und CAD-Plugins
- technische Dokumentationen und Datenblätter
Unsere Experten unterstützen Sie gerne bei der Planung Ihres Projekts.
