Verwaltungsgebäude Augsburg – effiziente Modernisierung mit kompakter Klima- und Lüftungslösung trotz anspruchsvoller Ellipsen-Geometrie

In Augsburg wurde das Verwaltungsgebäude eines führenden Anbieters für Aufzugs-, Türschließ-, Sicherheits- und Antriebstechnik umfassend erweitert und modernisiert. Ziel war ein zeitgemäßer Ausbau mit hohem Komfort, effizienter Gebäudetechnik und sauber integrierten Systemen. Lindab übernahm die Be- und Entlüftung des gesamten Gebäudes und ergänzte das Konzept um eine moderne Heiz-/Kühldecke. Dabei kamen mehrere Lindab-Komponenten für Komfort, Akustik und Brandschutz zum Einsatz. Das Ergebnis ist eine leistungsfähige, kompakte Lösung – passend zur anspruchsvollen Gebäudegeometrie.





Das Projekt

Im Rahmen der Erweiterung und Modernisierung entstand in Augsburg ein zukunftsfähiges Verwaltungsgebäude mit hohen Anforderungen an Raumkomfort und Energieeffizienz. Das Objekt vereint Büroflächen, Kommunikationsbereiche und technische Zonen in einer architektonisch markanten Bauform. Lindab war für die Be- und Entlüftung des gesamten Gebäudes verantwortlich und realisierte zusätzlich eine Heiz-/Kühldecke als komfortorientierte Klimatisierungslösung. Damit wurden die Voraussetzungen für angenehme Temperaturen, gute Luftqualität und einen störungsarmen Betrieb im Alltag geschaffen.





Die Herausforderung

Die besondere Ellipsen-Bauform erforderte eine Leitungsführung, die sich an der Geometrie orientiert und dennoch montagefreundlich bleibt. Gleichzeitig stand nur eine niedrige Bauhöhe in der Zwischendecke zur Verfügung – bei gleichzeitig hohen Leistungsanforderungen an Heizen, Kühlen und Luftwechsel. Zusätzlich mussten Akustik- und Brandschutzanforderungen integriert werden, ohne das Deckenbild und die Ausbauabläufe zu belasten. Gefragt war daher eine kompakte, leistungsstarke Lösung, die sich zuverlässig planen, installieren und betreiben lässt.





Die Lösung

Für die Modernisierung wurde ein Gesamtsystem umgesetzt, das Komfort, Effizienz und Sicherheit konsequent zusammenführt – trotz begrenzter Deckenhöhen und anspruchsvoller Leitungsführung.

Komfortklima mit Heiz-/Kühldecke und aktiven Kühlbalken

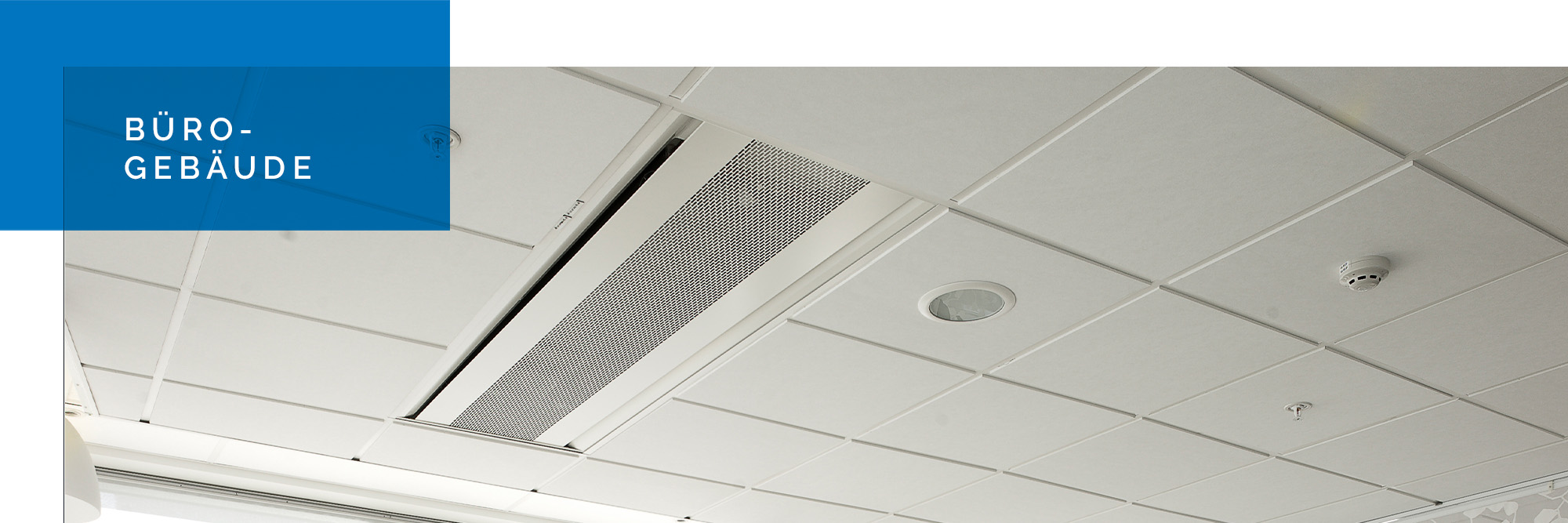

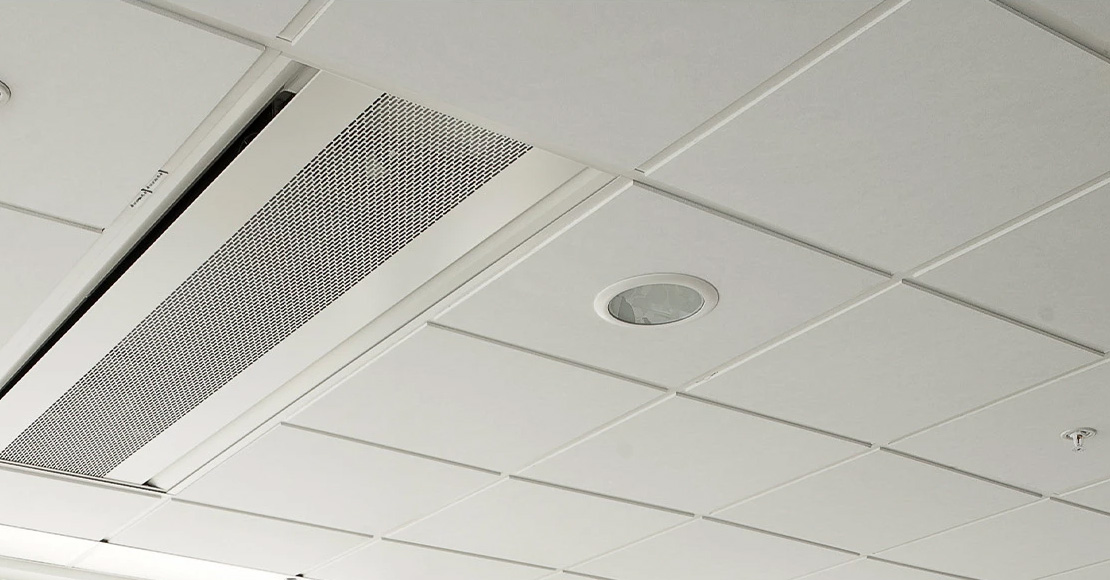

Herzstück der Lösung sind 46 aktive Kühlbalken ProfessorXP, die speziell dann punkten, wenn hohe Leistung auf engem Bauraum benötigt wird. In Kombination mit der Heiz-/Kühldecke entsteht eine komfortable, zugluftarme Klimatisierung, die Büroflächen und Aufenthaltsbereiche stabil temperiert. Gerade in Verwaltungsgebäuden zahlt sich das im Alltag aus: konstante Raumzustände, hohe Behaglichkeit und ein System, das sich unauffällig in den Ausbau integriert.

Gezielte Luftverteilung für Luftqualität und Akustik

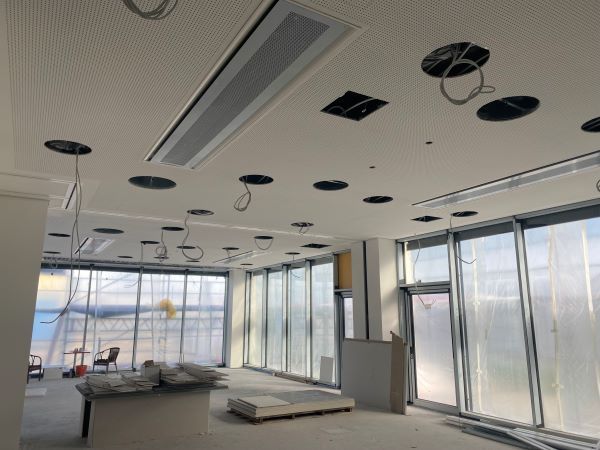

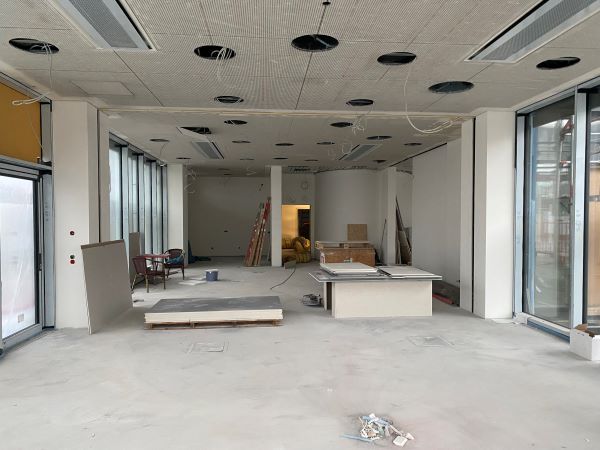

Für die Luftauslässe wurden 45 Luftdurchlässe PKA mit Anschlusskasten MBB eingesetzt. Damit lassen sich Luftmengen kontrolliert verteilen und raumseitig sauber einbinden – ein wichtiger Baustein für gleichmäßige Luftqualität in unterschiedlichen Nutzungsbereichen. Ergänzend sorgen 30 Schalldämpfer (SLU, LRCA, LRBCB) dafür, dass die technischen Anlagen auch bei höheren Volumenströmen akustisch im Hintergrund bleiben. So werden Komfort- und Kommunikationszonen nicht durch Geräusche beeinträchtigt.

Sicherheit durch integrierten Brandschutz
Brandschutz wurde durch 39 Brandschutzklappen (WH25 und WH45) abgedeckt. Gerade bei Modernisierungen ist es entscheidend, dass Schutzanforderungen normgerecht umgesetzt werden und sich in die Leitungsführung einfügen – ohne zusätzliche Komplexität in Montage und Wartung.

Leitungsnetz für eine anspruchsvolle Gebäudegeometrie

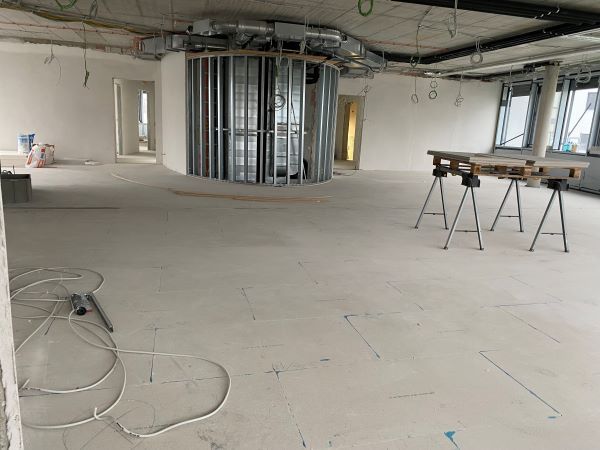

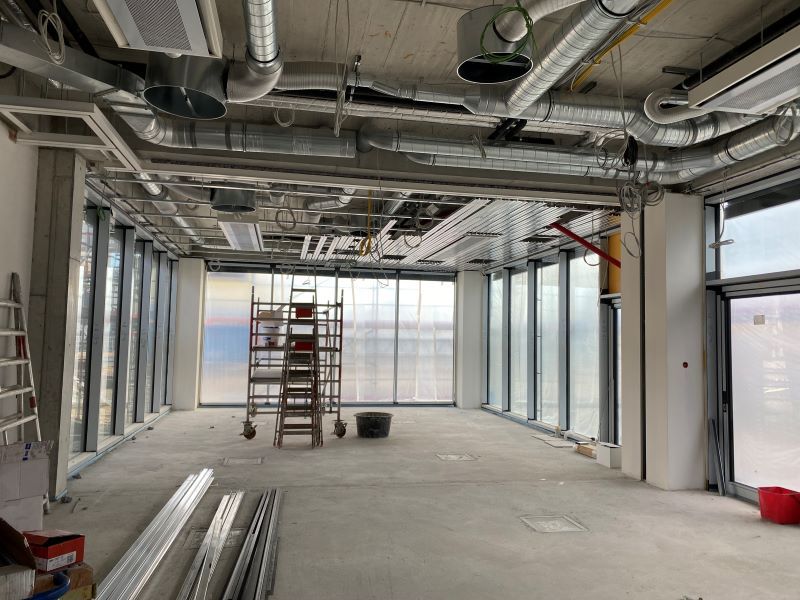

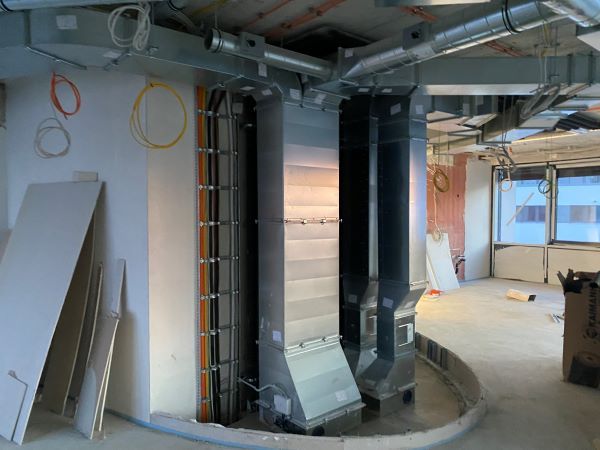

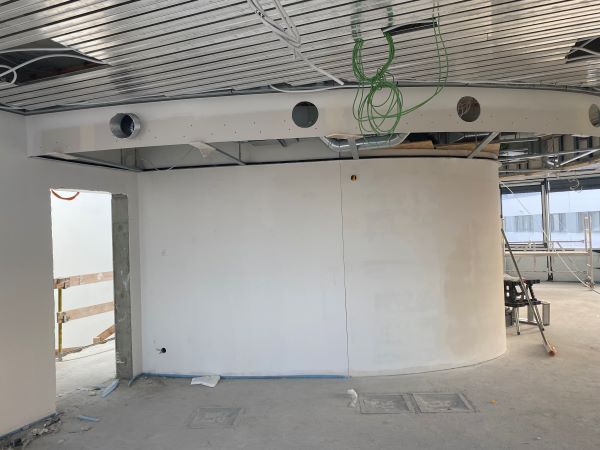

Die ellipsenförmige Struktur des Gebäudes erforderte eine spezielle Leitungsführung mit klaren Zonen, Übergängen und sauberer Verteilung. Realisiert wurden 580 m² Kanal sowie 620 m Wickelfalzrohr. Damit entstand ein robustes Luftverteilnetz, das die Systemkomponenten zuverlässig verbindet und gleichzeitig so geplant ist, dass es die architektonische Form unterstützt – statt sie zu behindern.

Verbaut im Projekt (Auszug):

  • 46 × aktive Kühlbalken ProfessorXP

  • 45 × Luftdurchlässe PKA mit Anschlusskasten MBB

  • 39 × Brandschutzklappen WH25 / WH45

  • 30 × Schalldämpfer SLU / LRCA / LRBCB

  • 580 m² Kanal, 620 m Wickelfalzrohr









Die Umsetzung

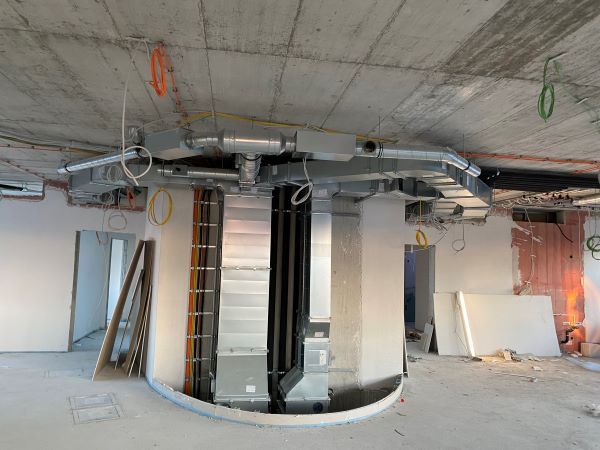

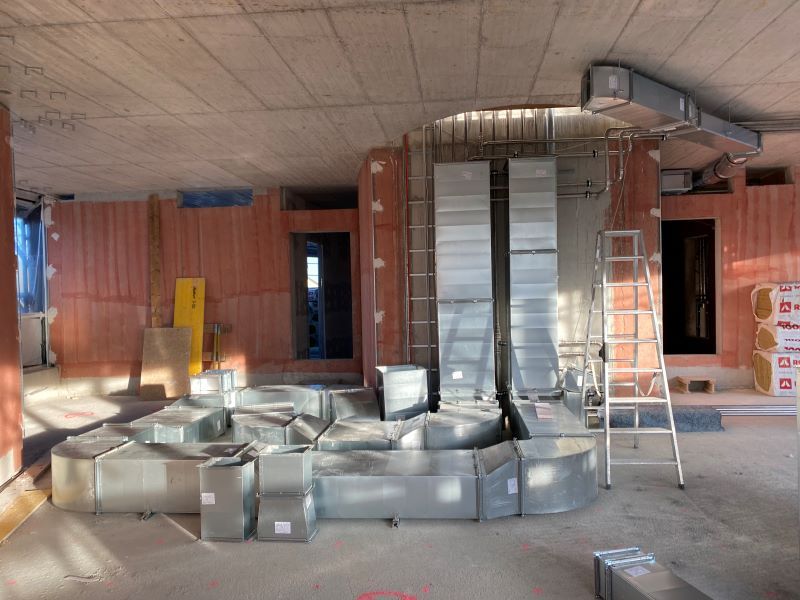

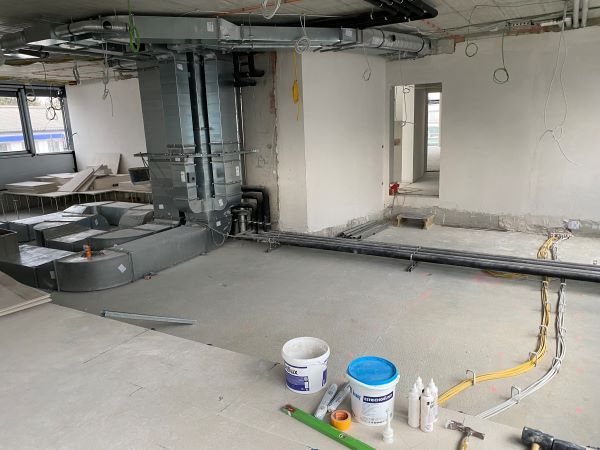

Die Umsetzung erfolgte in enger Abstimmung mit den Ausbaugewerken – besonders im Bereich der Zwischendecken und der gebäudeprägenden Ellipsen-Geometrie. Durch eine strukturierte Leitungsführung und die Auswahl kompakter, leistungsstarker Komponenten konnten die knappen Bauraumreserven eingehalten werden. Kanal- und Rohrnetz wurden abschnittsweise montiert, Brandschutz und Akustik elementweise integriert und die Heiz-/Kühldecke mit den ProfessorXP gezielt in den Flächenaufbau eingebunden. So ließ sich der Ausbau effizient vorantreiben und sauber dokumentieren.





Ergebnis: Das modernisierte Verwaltungsgebäude verbindet hohen Komfort, leisen Betrieb und effiziente Klimatisierung – trotz niedriger Deckenaufbauten und anspruchsvoller Ellipsen-Geometrie. Mit ProfessorXP, passender Luftverteilung (PKA/MBB), integrierter Akustik und normgerechtem Brandschutz entstand eine kompakte Gesamtlösung, die sich zuverlässig betreiben und warten lässt. Der Auftraggeber profitiert von einem zukunftsfähigen System, das Leistungsfähigkeit und Architektur sauber zusammenbringt.





Der Lindab-Experte

Steffen Hackert - Projektmanager im Lindab Solution Center und Spezialist für Lindab ITsolutions

Er wurde 1970 in Heilbronn, Baden-Württemberg, geboren und arbeitet seit über 20 Jahren im Bereich Heizungs-, Lüftungs- und Klimatechnik.

Als staatlich gepr. Techniker – Fachrichtung Heizungs- und Klimatechnik, Zentralheizungs- und Lüftungsbaumeister und Techn. Betriebswirt (IHK) hat er viele Kenntnisse in verschiedenen Handwerksbetrieben und Ingenieurbüros erlangen können. Seit 2015 arbeitet er bei der Lindab GmbH und übernahm im Sommer 2016 die Leitung des Bereiches Lindab ITsolutions und Project-Support.

Seine Kenntnisse über die Lindab Auslegungswerkzeuge in Verbindung mit seinen praktischen Berufserfahrungen gibt er gern in Seminaren an die Kunden weiter.
